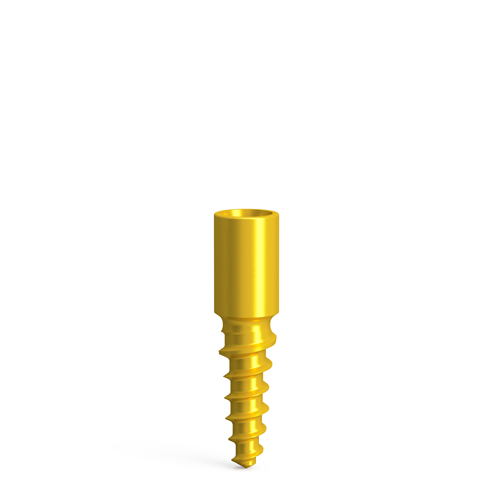

Geführter Referenzpin, QN/L7/d2.9/C4.6 (GS)

• Verankerung der Chirurgie-Schablone in den Kiefer
• Gemeinsam mit dem vertikalen Schablonen-Fixationspin QN zur Aufnahme der Position während des CT/DVT-Scans
• Mit dem Implantatträger und der Verschlussschraube QN geliefert

Dieser geführte Referenzpin QN wird gemeinsam mit dem vertikalen Schablonen-Fixationspin QN verwendet, um ihre Position während des CT/DVT-Scans des vor allem zahnlosen Kiefers aufzunehmen.

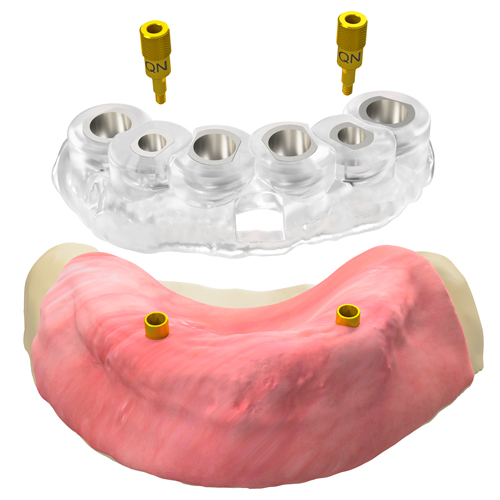

Der geführte Referenzpin gewährleistet eine präzise Verankerung der Chirurgie-Schablone auch unter sehr anspruchsvollen anatomischen Bedingungen. Dieser hilft einem sicheren und genauen Einsetzen der Implantate in die vorher geplante Position, vor allem in den zahnlosen oder teilbezahnten Kiefer.

Zur Präparation des Knochenbetts wird der Bohrer für Schablonen-Fixationspin mit Ø 1,3 mm verwendet. Es kann durch die Chirurgie-Schablone mit der zugehörigen Führungshülse Steco gebohrt werden.

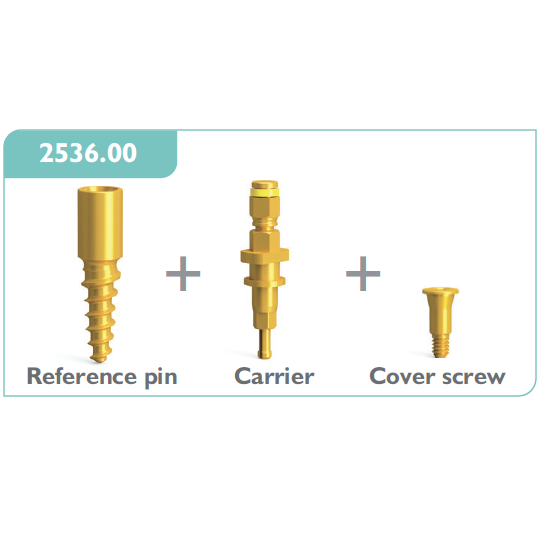

Der geführte Referenzpin wird mit dem Implantatträger und der Verschlussschraube QN (Kat.-Nr. 2164.00) geliefert.

Der geführte Einbringschlüssel Direct QN (GS, Kat.-Nr. 2530.00) wird zum Einsetzen vom Referenzpin, der bereits ohne Implantatträger ist, oder zur finalen Korrektur der Position vom Referenzpin verwendet. Ansonsten wird der Referenzpin mittels dem Implantatträger mit Unigrip und Ratsche eingesetzt. Das maximale empfohlene Drehmoment beträgt 60 Ncm.

GS = Guided Surgery
